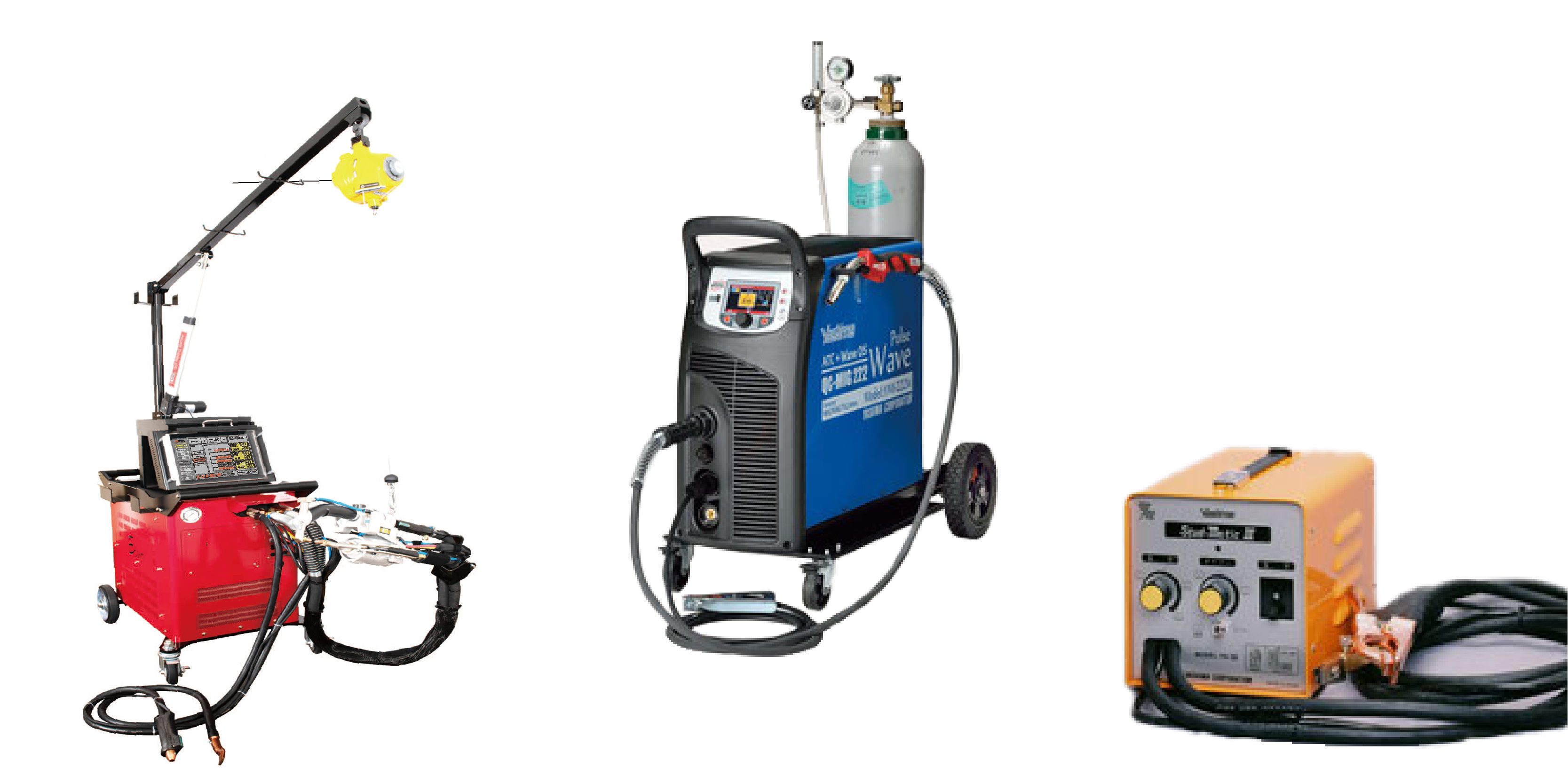

～　溶接機一覧　～

【スタッド溶接機】

・ヤシマ　ワンダーウェルダー「YS-50」
・ヤシマ　スタッドマチックⅢ「YS-30」

【半自動溶接機】

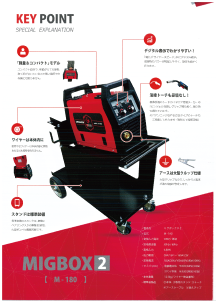

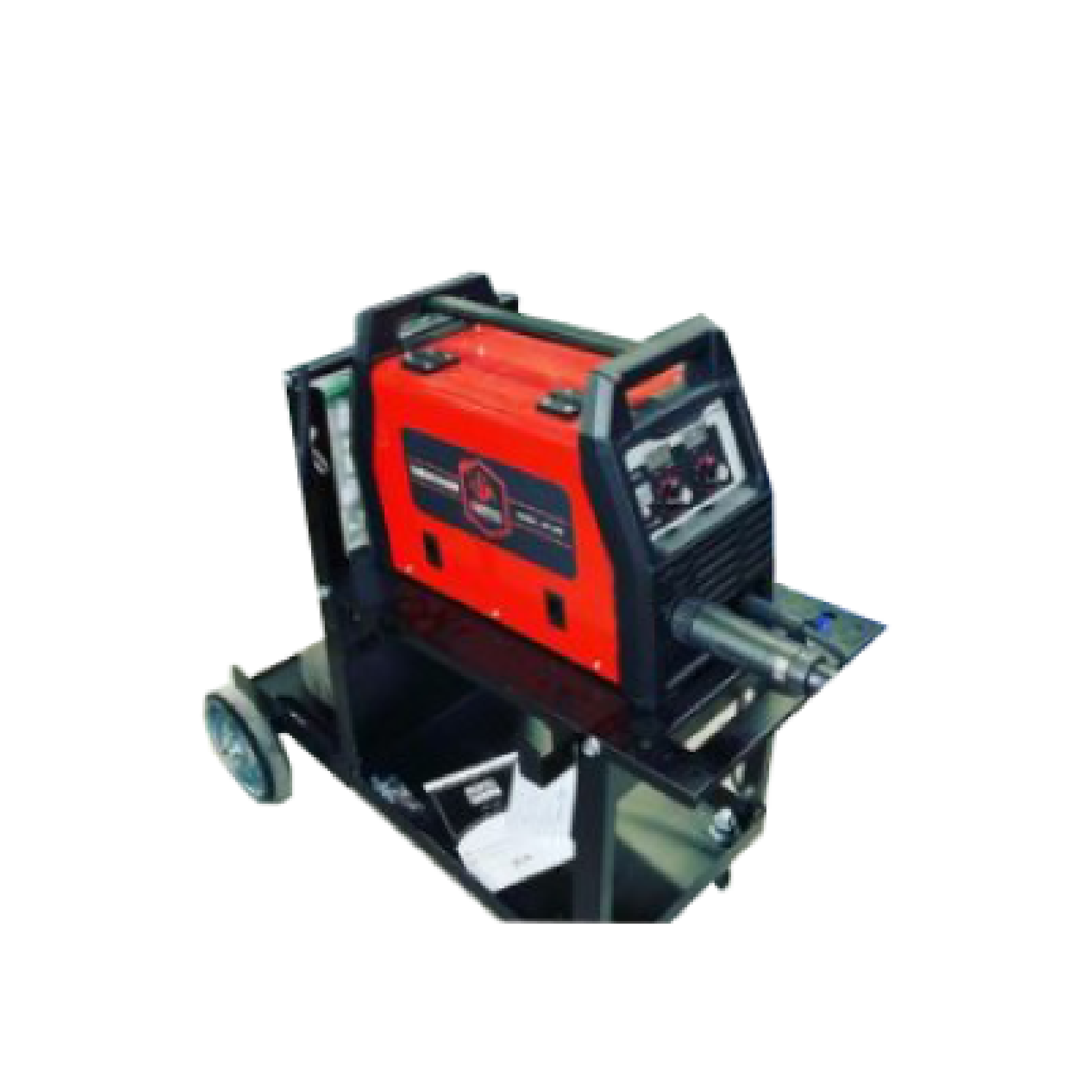

・栄和　ミグボックス２「M-180」
　 導入コストは抑えたいが、最高の仕上がりをお求めの方にオススメ！

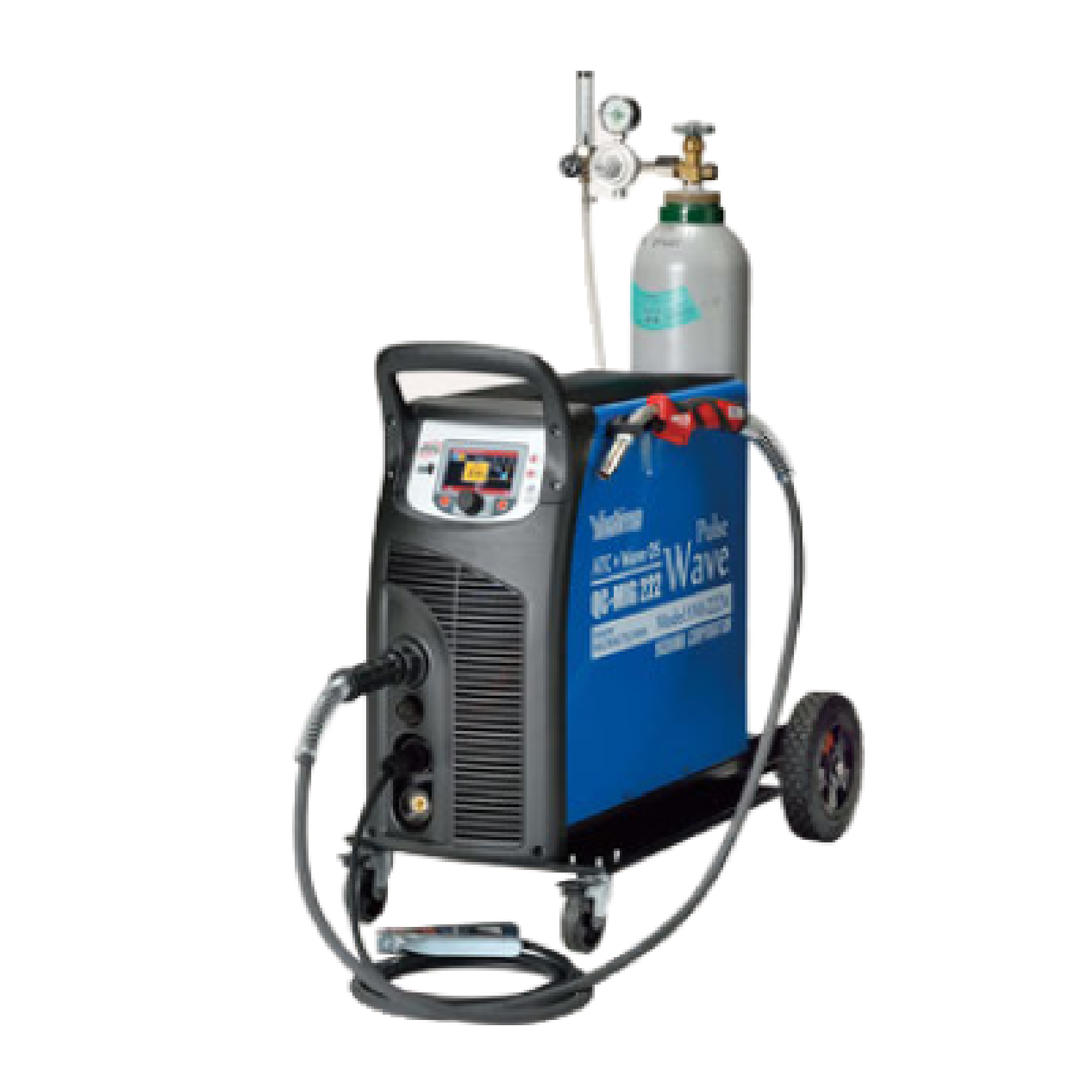

・ヤシマ　キューシーミグ222ウェイブ「YMI-222W」
　 アルミ溶接もメインでお考えの方にオススメ！

【スポット溶接機】

・ヤシマ　イージー2「EZ2」
・栄和　モンスター / アルファブイ / ナイトウォーター

カタログ一覧へ　

～　ヤシマ【スタッド溶接機】　～

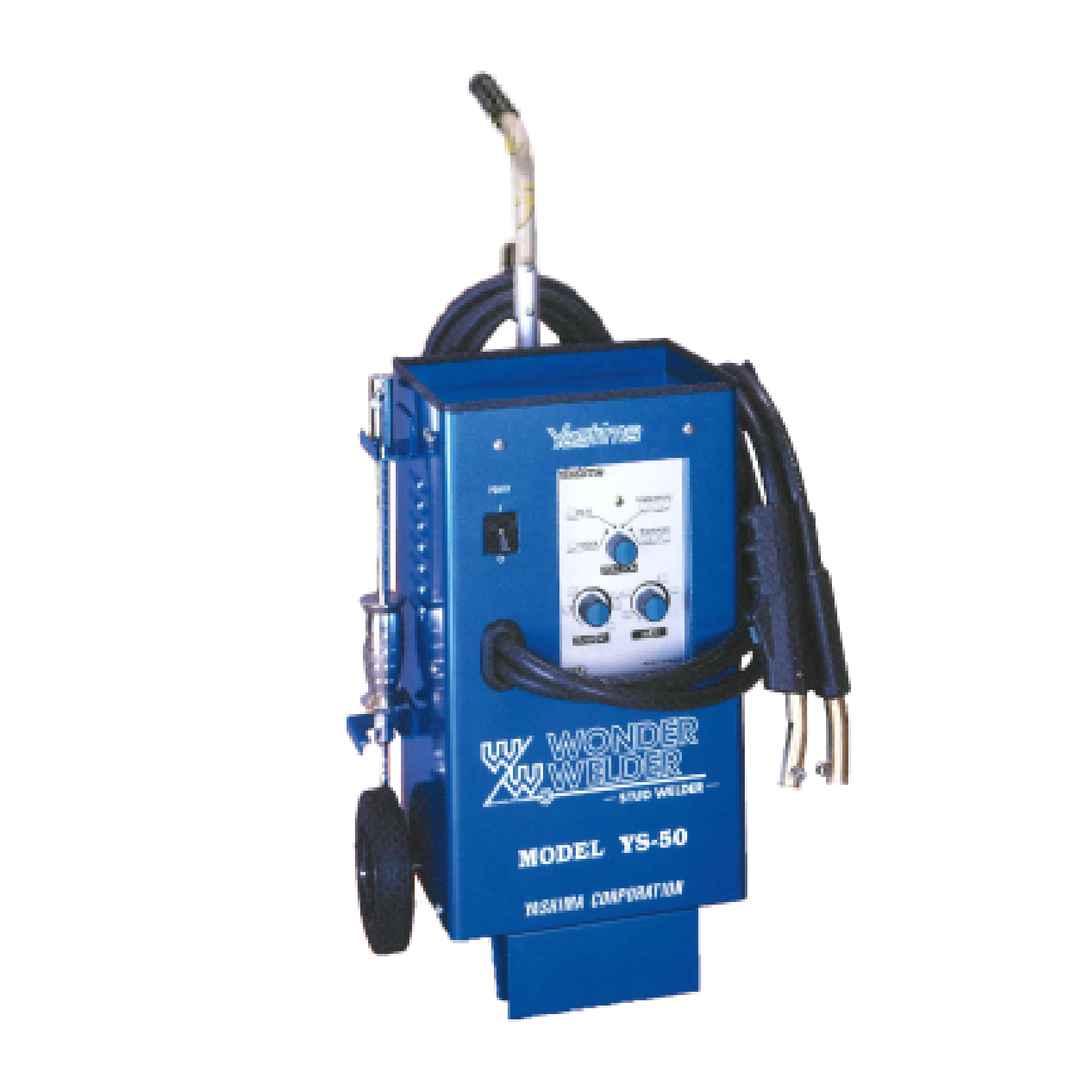

ワンダーウェルダー「YS-50」

ハイパワー・スタンドタイプのスタッド溶接機です。

オートスタート方式＋手動スタート方式を作業に応じて選べ、ローリングチップ使用で連続スポット(シーム溶接)も可能です。0.5mmまでの鉄板及びステンレスの片面溶接もでき、タイマー最小に設定すれば、最小の熱影響で、強力な溶着力を得られます。二次側ソフトケーブルを採用したことで、耐久性と使い勝手を両立しました。

【標準付属品】
片面スポット用チップ・ワッシャー用スタッドビット・シボリビット・スリーブカーボン・スタッドプーラー・Gアースクランプ・ローリングチップ・アース板・スタッドワッシャー(200枚)・ホローレンチ

-　ワンダーウェルダー「YS-50」仕様　-

型式	YS-50
入力電圧	200V 50/60Hz 単相
入力最大容量	23kVA (使用率定格容量11kVA)
安全装置	30Aノーヒューズブレーカー
使用率	3％(JIS C9305)
制御方式	サイリスタ位相制御 (連続無段階電子制御)
タイマー	0.05～0.5秒連続可変式
片面スポット	0.5mm鋼板、ステンレス板
スタッド溶接	ワッシャー、ピン、ボルト、ナット
シボリ	0.6mm～1.0mm
コード	入力側8スケア、8.5m 出力側60スケア、2m
本体寸法 ()内はハンドル含む	H560(860) × W370 × D260(370)
重量	33kg

溶接機一覧へ　

～　ヤシマ【スタッド溶接機】　～

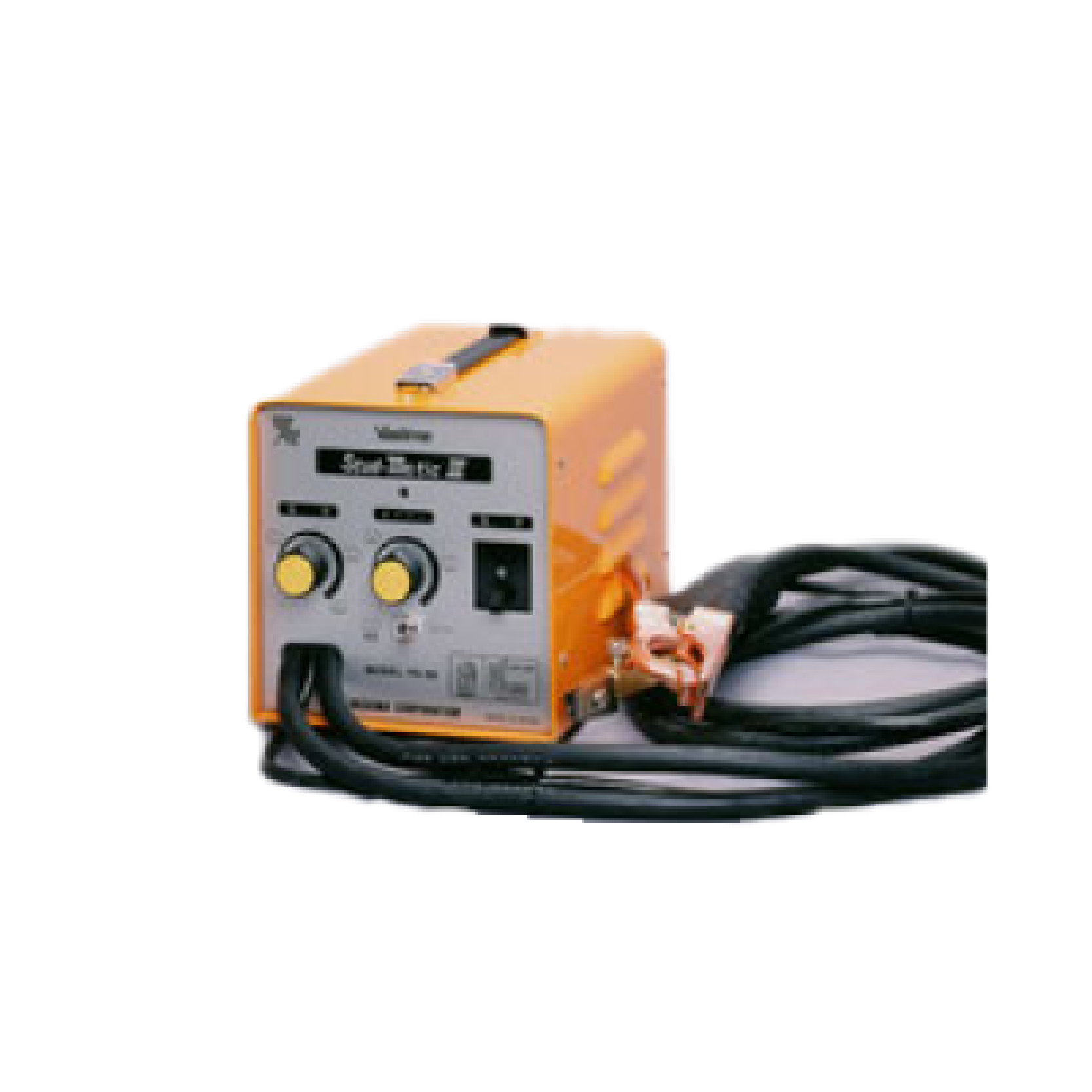

スタッドマチックⅢ「YS-30」

小型・軽量・コストパフォーマンスに優れたハンディータイプのスタッド溶接機です。

従来機よりも大幅に「小型化＆軽量化」したので、持ち運びに優れており、作業性が向上しました。ワッシャ溶接時、タイマーを短く設定できるので、強力かつ焼けの少ない溶接ができます。

【標準付属品】
スタッドビット・シボリビット・スリーブカーボン

-　スタッドマチックⅢ「YS-30」仕様　-

型式	YS-30
入力電圧	200V 50/60Hz 単相
入力最大容量	16kVA (使用率定格容量8kVA)
安全装置	30Aノーヒューズブレーカー
使用率	4％(JIS C9305)
制御方式	サイリスタ位相制御
タイマー	0.05～0.5秒連続可変式
片面スポット	0.3mm鋼板、ステンレス板
スタッド溶接	ワッシャー、ピン、ボルト、ナット
シボリ	0.6mm～1.0mm
コード	入力側2スケア、6m 出力側38スケア、1.8m
本体寸法	H194×W185×D260
重量	20kg

溶接機一覧へ　

-　合わせて使うワッシャー類　-

ビーラックワイヤーや菊型ワッシャーなど、合わせて使用するワッシャー類はこちらからご覧できます。

ワッシャー類へ

型式	M-160
定格入力電圧	200V/単相
定格周波数	50Hz/60Hz
定格入力	4.8kW
出力範囲	20A/15V～160A/23V
定格電流	160A(20%) 100A(60%) 80A(100%)
本体サイズ (mm)	溶接機:H360×W205×D450 スタンド:H580×W350×D800
本体重量	12.5kg(ワイヤー無装着時)

型式

M-160

定格入力電圧

200V/単相

定格周波数

50Hz/60Hz

定格入力

4.8kW

出力範囲

20A/15V～160A/23V

定格電流

160A(20%)
100A(60%)
80A(100%)

本体サイズ
(mm)

溶接機:H360×W205×D450
スタンド:H580×W350×D800

本体重量

12.5kg(ワイヤー無装着時)

型式	YMI-222W
定格入力電圧	200V/単相
定格入力	5.0kW
定格最大入力電流	37A
定格実効入力電流	16A
出力範囲	20A/15V～180A/23V
使用率	180A(20%) 100A(60%) 80A(100%)
無負荷電圧	92V
外形寸法(mm)	H735×W380×D910
質量	38kg
保護等級	IP23

型式

YMI-222W

定格入力電圧

200V/単相

定格入力

5.0kW

定格最大入力電流

37A

定格実効入力電流

16A

出力範囲

20A/15V～180A/23V

使用率

180A(20%)
100A(60%)
80A(100%)

無負荷電圧

92V

外形寸法(mm)

H735×W380×D910

質量

38kg

保護等級

IP23

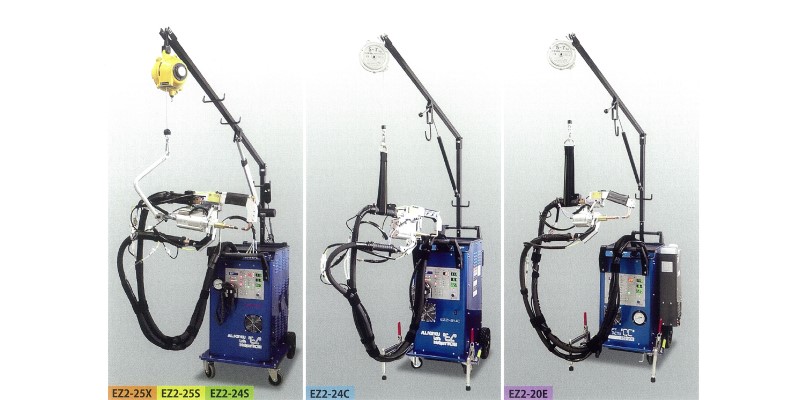

型式	EZ2-25X	EZ2-25S	EZ2-24S
最大出力電流	12,500A	11,000A
標準付属エアガン	YA-10	YA-9R
最大加圧力	760daN (0.8MPa入力時)	450daN (0.9MPa入力時)
バーコードリーダー	標準装備
ハンガー	電動ハンガー (15kgﾊﾞﾗﾝｻ―付)
二次ケーブル着脱機構	標準装備	オプション
冷却方式	循環式水冷 (ｶﾞﾝ・ｲﾝﾊﾞｰﾀﾞｰUNIT・ﾄﾗﾝｽ・二次ｹｰﾌﾞﾙ)
本体寸法(D×W×H)	807×564×906(mm)
質量(冷却水満水時)	172kg	170kg	168kg
保証	2年間

型式

EZ2-25X

EZ2-25S

EZ2-24S

最大出力電流

12,500A

11,000A

標準付属エアガン

YA-10

YA-9R

最大加圧力

760daN
(0.8MPa入力時)

450daN
(0.9MPa入力時)

バーコードリーダー

標準装備

ハンガー

電動ハンガー
(15kgﾊﾞﾗﾝｻ―付)

二次ケーブル着脱機構

標準装備

オプション

冷却方式

循環式水冷
(ｶﾞﾝ・ｲﾝﾊﾞｰﾀﾞｰUNIT・ﾄﾗﾝｽ・二次ｹｰﾌﾞﾙ)

本体寸法(D×W×H)

807×564×906(mm)

質量(冷却水満水時)

172kg

170kg

168kg

保証

2年間

型式	EZ2-24C	EZ2-20E
最大出力電流	11,000A	8,500A
標準付属エアガン	YA-9R
最大加圧力	450daN (0.9MPa入力時)
バーコードリーダー	標準装備	ー
ハンガー	リフトハンガー (7kgﾊﾞﾗﾝｻ―+補助脚付)
二次ケーブル着脱機構	ー
冷却方式	循環式水冷 (ﾀﾞｲｵｰﾄﾞ・ｶﾞﾝ・ｲﾝﾊﾞｰﾀｰUNIT) 空冷(二次ｹｰﾌﾞﾙ)	循環式水冷 (ｶﾞﾝ・ｲﾝﾊﾞｰﾀｰUNIT) 空冷(二次ｹｰﾌﾞﾙ)
本体寸法(D×W×H)	623×474×906 (mm)	613×470×806 (mm)
質量(冷却水満水時)	96kg	79kg
保証	2年間

型式

EZ2-24C

EZ2-20E

最大出力電流

11,000A

8,500A

標準付属エアガン

YA-9R

最大加圧力

450daN
(0.9MPa入力時)

バーコードリーダー

標準装備

ー

ハンガー

リフトハンガー
(7kgﾊﾞﾗﾝｻ―+補助脚付)

二次ケーブル着脱機構

ー

冷却方式

循環式水冷
(ﾀﾞｲｵｰﾄﾞ・ｶﾞﾝ・
ｲﾝﾊﾞｰﾀｰUNIT)
空冷(二次ｹｰﾌﾞﾙ)

循環式水冷
(ｶﾞﾝ・ｲﾝﾊﾞｰﾀｰUNIT)

空冷(二次ｹｰﾌﾞﾙ)

本体寸法(D×W×H)

623×474×906
(mm)

613×470×806
(mm)

質量(冷却水満水時)

96kg

79kg

保証

2年間

製品名	MONSTER	ALPHA V	KNIGHT WATER
型式	S-1001M	S-1001	S-1003-W
装備溶接ガン	E4	E5
最大電流値	13,000A	12,500A	10,500A
最大加圧力	750kgf	550kgf	350kgf
定格入力電圧	三相200V 50/60Hz
必要ブレーカー	三相75A以上	三相60A以上
使用率	JIS C9305 5%	JIS C9305 2%
最大入力値	35kVA	24kVA
入力コード	8m 14スケアー
出力コード	2.0m 200スケアー
本体寸法 (mm)	H820 × W650 × D710	H780 × W650 × D710	H680 × W500 × D700
本体重量	165kg	160kg	90kg
標準装備品	・本体・溶接ガン・片面スポット溶接用　コード・片面スポット溶接用　アタッチメント・オート支持アーム・バランサー・消耗品	・本体・溶接ガン・片面スポット溶接用　アタッチメント・オート支持アーム・バランサー・消耗品	・本体・溶接ガン・片面スポット溶接用　アタッチメント・ガスダンパー式　支持アーム・バランサー・消耗品

製品名

MONSTER

ALPHA V

KNIGHT
WATER

型式

S-1001M

S-1001

S-1003-W

装備溶接ガン

最大電流値

13,000A

12,500A

10,500A

最大加圧力

750kgf

550kgf

350kgf

定格入力電圧

三相200V
50/60Hz

必要ブレーカー

三相75A以上

三相60A以上

使用率

JIS C9305 5%

JIS C9305 2%

最大入力値

35kVA

24kVA

入力コード

8m
14スケアー

出力コード

2.0m
200スケアー

本体寸法
(mm)

H820
×
W650
×
D710

H780
×
W650
×
D710

H680
×
W500
×
D700

本体重量

165kg

160kg

90kg

標準装備品

・本体
・溶接ガン
・片面スポット溶接用
　コード
・片面スポット溶接用
　アタッチメント
・オート支持アーム
・バランサー
・消耗品

・本体
・溶接ガン
・片面スポット溶接用
　アタッチメント
・オート支持アーム
・バランサー
・消耗品

・本体
・溶接ガン
・片面スポット溶接用
　アタッチメント
・ガスダンパー式
　支持アーム
・バランサー
・消耗品
